교량받침마찰진자형 지진격리받침(FPI)

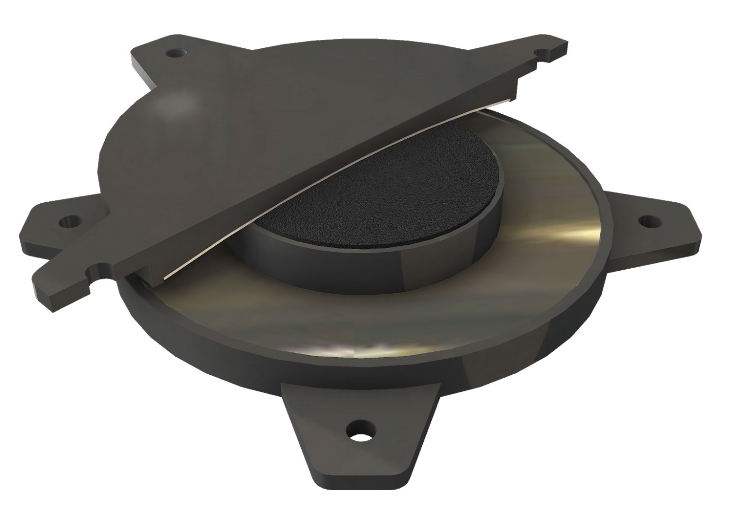

마찰진자형 지진격리받침(FPI-D)


특수 마찰재와 연마된 스테인레스 곡면의 마찰에 의해 지진에너지를 소산하고 진자운동에 의해 복원력을 제공하는 마찰진자형 지진격리받침

신축이음부에 평면 마찰형 받침 배치로 수직단차 발생을 방지하여 상부거더 및 신축이음장치의 손상을 방지하는 안정성, 경제성을 극대화 시킨 지진격리받침

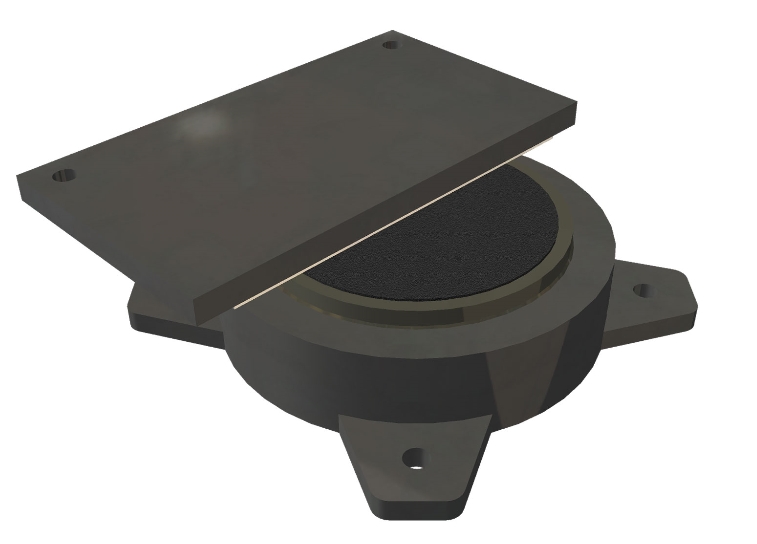

마찰진자형 지진격리받침(FPI-D, 연속부)평면 마찰형 받침 (FSB-S, 신축이음부)

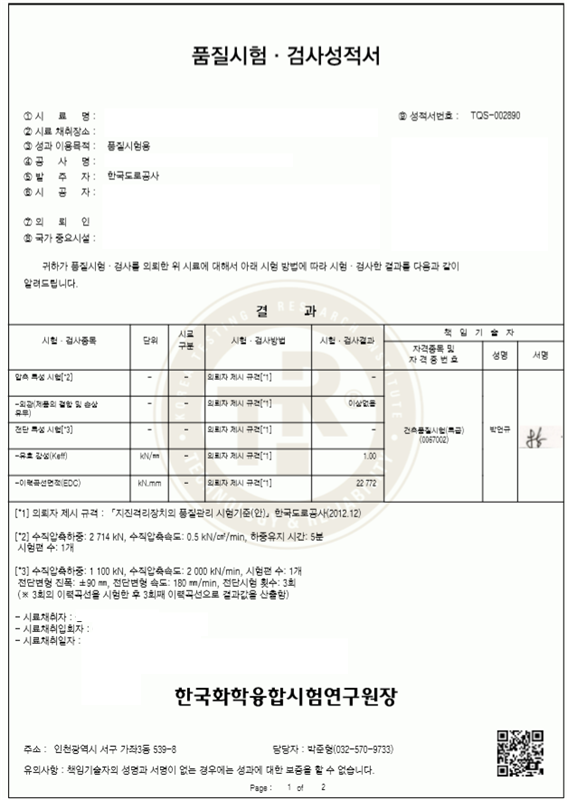

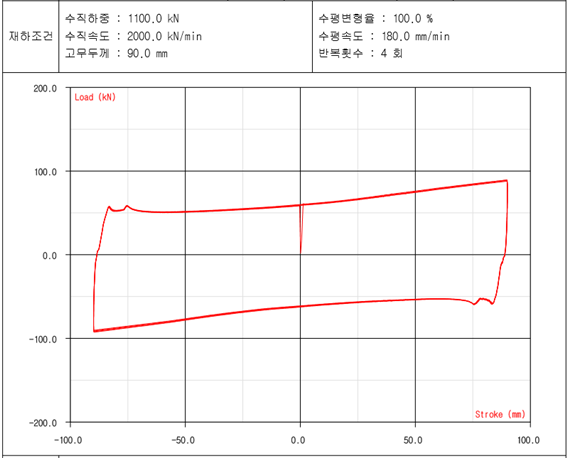

신뢰성 시험





평면 마찰형 받침의 적용


교량받침 전체를 마찰진자형 지진격리받침으로만 적용했을 경우 문제점

교량상부거더의 신장 또는 수축이 발생할 경우 신축이음부에서 단차 발생.

신축이음부 평면 마찰형 받침 적용

교량 구조물의 수직 단차를 고려한 받침 배치로 해결

신축이음부에 평면 마찰형 받침을 적용함으로 수직단차가 발생하지 않음.(신축이음장치 내구성 증가)
