고감쇠 고무받침(HDRB)




구성

보강된 특수고무패드를 통해 수직력 전달 및 회전기능 수행하고 특수고무의 특성에 의해 지진 에너지를 소산시키고 변위를 제어하며, 잔여 수평력을 교각에 전달

고무패드의 전단변형으로 수평변위를 수용

주요재질 : 특수고무(Rubber)

개요

고무 배합시 진동에너지를 흡수 할 수 있는 혼합물을 첨가하여 고무 분자간 마찰감쇠와 분자간에 존재하는 점성체에 의한 점성감쇠 요소가 합쳐져서 에너지를 흡수하는 받침

에너지를 흡수할 수 있는 메커니즘을 고무자체가 갖고 있어 지진 종료 후 복원력 특성은 납면진 받침 보다 우수함

완제품 시험

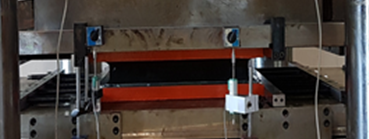

완제품 시험 수직재하

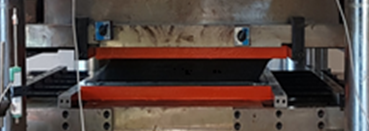

완제품 시험 수평재하
