레일형 신축이음장치

아이볼트를 이용한 교량의 신축이음장치
기존 레일형 신축이음장치의 문제점
  • 한국도로공사에서 발주하는 소용량 신축장치는 뉴모노셀타입에서 레일타입으로 적용되고 있는 추세로 도로특성상 고속주행차량이 많으며 신축장치에 가해지는 차량하중이 크므로 내구성 향상 제품적용

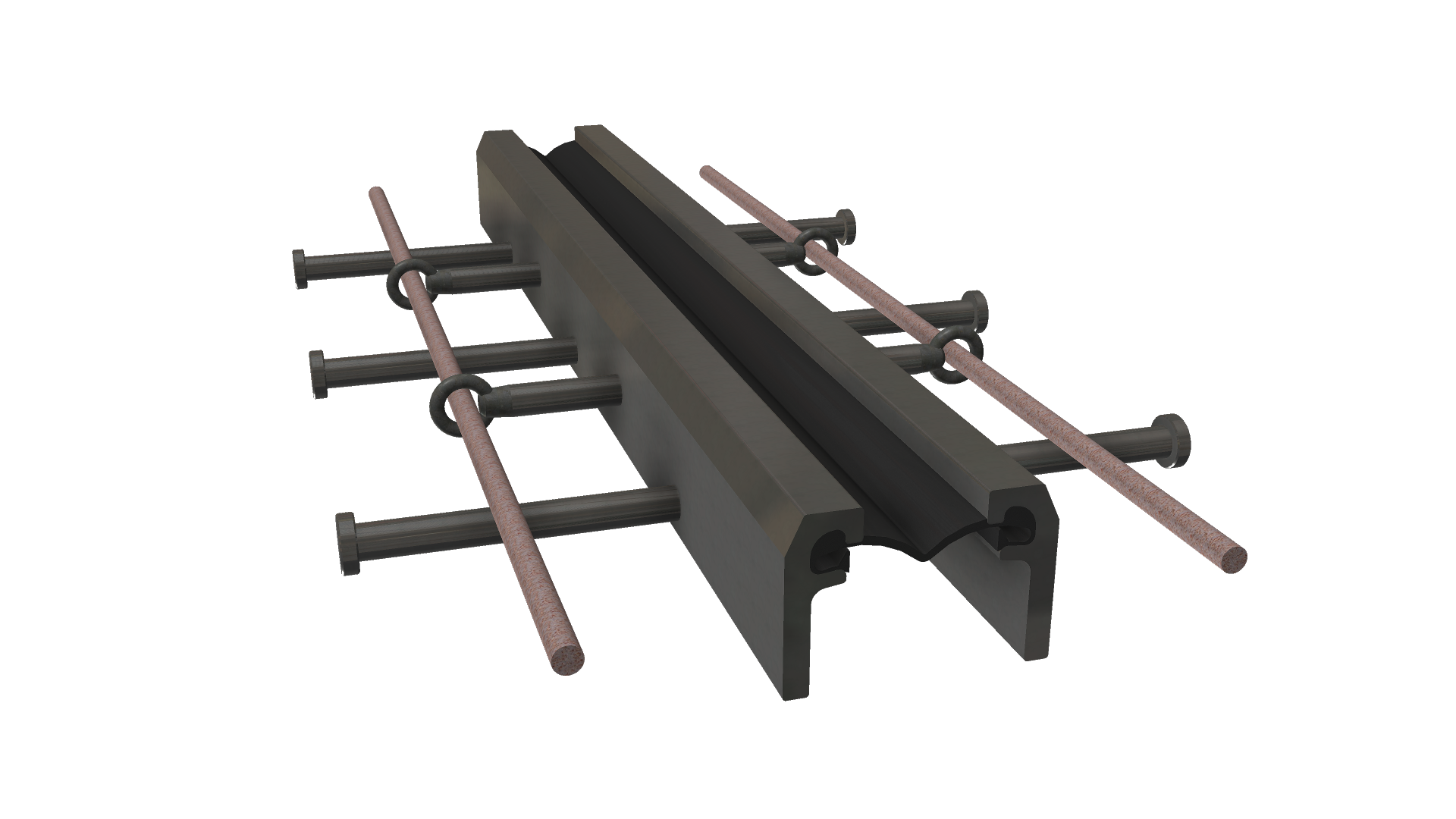

아이볼트를 이용한 교량의 레일형 신축이음장치
  • 강재 프로파일 측면에 아이볼트를 부착하여 보강철근을 통과시킴으로 견고한 고정과 무수축콘크리트 타설시 철근의 유동 및 이탈방지로 콘크리트 부착력 증대 및 내구성 향상
개요
  • 레일빔(Mid profile, Edge profile)을 압출로 제작한 후 교량전폭에 대해서 분절 부 없이 일체로 씰링(Sealing)기능을 갖는 방수씰을 끼워서 제작함으로써, 방수성이 우수하여 별도의 유지관리가 불필요함.
