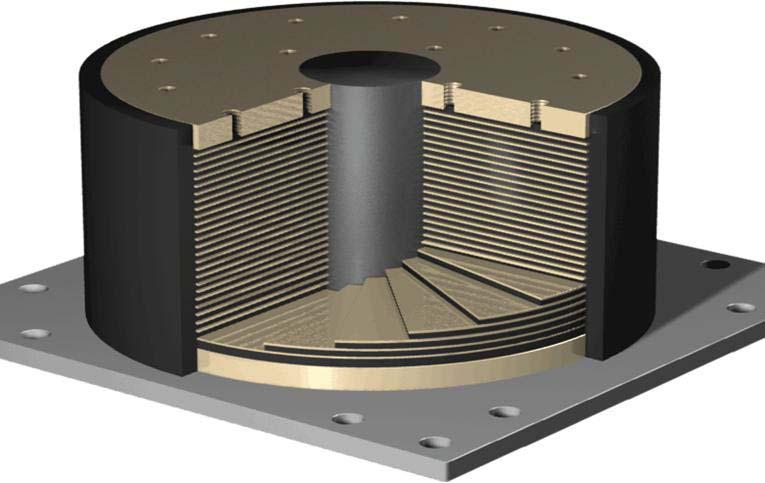

구성

• 납 플러그가 삽입된 적층고무패드를 통해 수직력 전달 및 회전기능 수행하고 지진 시 납 플러그의 소성거동으로 지진 에너지를 소산시키고 변위를 제어하며, 잔여 수평력을 교각에 전달함. 또한, 적층고무의 전단변형으로 수평 변위를 수용함.
• 주요 재질: 고무 + 납(Lead)
• (특허)2개의 부반력부가 상ㆍ하부 보강판의 내부에 납 코어를 잡고 있는 구조로 납 코어의 이탈을 방지하여 수직 방향에 대한 부반력에 저항할 수 있고 수평 방향에 대해설계 수평력을 정확하게 전달할 수 있는 지진하중에 대해 구조적 안전성을 향상할 수 있는 기술임.
• 동일 성능 대비 항복강도 155%, 파괴강도 111% 향상, 9.8% 비용 절감 효과가 있음.

개요

• 장기하중으로 분류되는 온도하중에 대해서는 쉽게 항복하여 교량상판의 온도하중에 의한 수평력을 교각에 작게 전달하는 반면, 풍하중 및 시제동 하중과 같은 단기 하중에 대해서는 큰 강성을 발휘하여 변위를 억제함.
• 지진하중에 대해서는 납이 완전히 항복하여 구조물의 고유주기를 늘려 지진력의 크기를 감소시키고 교량상판의 진동에너지를 납의 비선형 거동으로 흡수하여 교량상판의 진동을 억제함.

슬라이딩 LRB 받침

받침 배치도

일체형 LRB 받침의 적용시 문제점

• 고무계열의 받침은 상시 온도 및 지진시 변위에 대하여 고무가 전단변형되는 받침으로, 중.장대교량일 경우 단부에서 적용할 수 없는 경우 발생.
• 적용시에는 고무의 좌굴에 대한 안정성 및 허용 지압면적 때문에 받침의 크기를 크게 설계해야 하는 경우 발생.

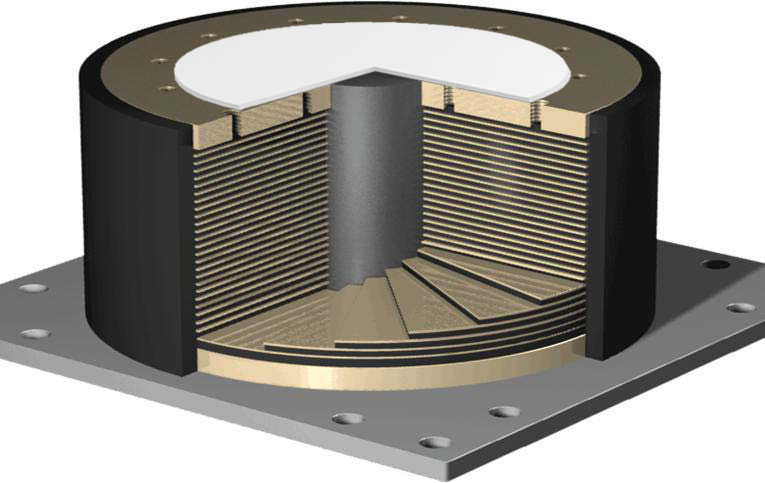

슬라이딩 LRB

• 교축방향은 전단변형되지 않고 슬라이딩면에서 변위를 수용
• 교축직각방향에 대해서는 LRB 받침이 전단변형되도록 고안됨

LRB 완제품 시험
